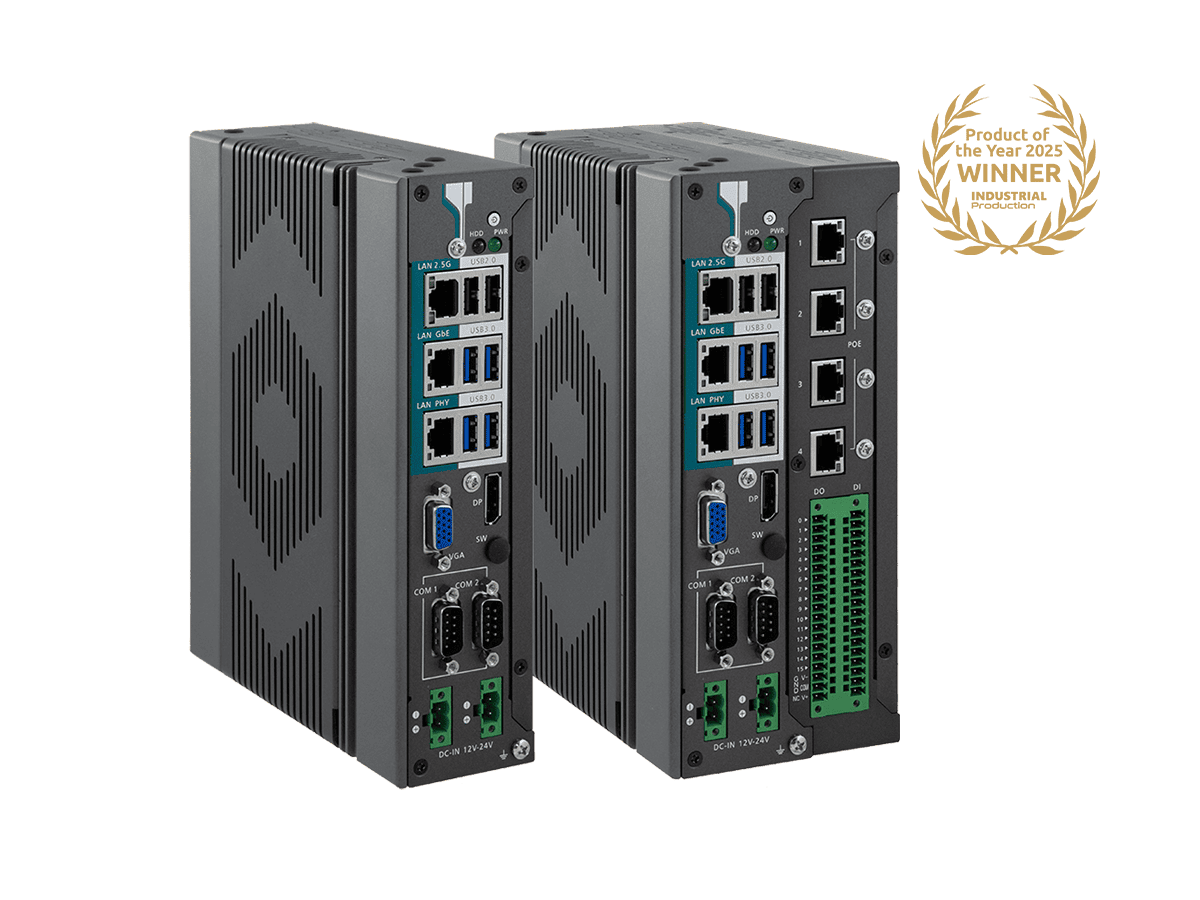

ARES-1983H

机器视觉控制器采用英特尔®第14/13/12代酷睿™ i9/i7/i5/i3 处理器

主要特点

Socket LGA1700 Intel®第14/13/12代酷睿™ i9/i7/i5/i3 处理器
Fansink设计 - 主动散热内部无灰尘聚集
模块化设计-便于扩展和定制化
最高支持 6 x USB 和 7 x 网口(4 带 PoE)
双显支持 1 x VGA 和 1 x DisplayPort
DI/DO 带 1.5KV 隔离保护, DI 支持连接干/湿接点设备
M.2 2242/2280 M-Key 插槽支持 SATA & NVMe(Gen4 x4)
2 x 内置 USB 2.0 Type-A 接口用于硬件许可证密钥和加密狗

加入比较

磐仪的边缘计算解决方案是最适合工厂安全解决方案的设备。凭借其先进的PoE端口，ARES-1983H系列可以支持预测分析和实时监控，这对于执行有效的预防性维护计划至关重要。这项高度先进的技术可满足您的特定需求，为您提供卓越的用户体验。

规格表

系统

CPU	Intel®第14/13/12代酷睿™ i9/i7/i5/i3 处理器 LGA1700 插槽 (Max.65W) Intel®第14/13/12代酷睿™ 处理器 LGA1700 插槽 (Max.35W) (用于 ARES-1983H-FL)
内存	1 x 262-pin DDR5 SO-DIMM 插槽, 支持 5600MHz SDRAM 最大 32GB
芯片组	Intel^® H610E
显示	集成Intel®超核显 730/770
网络芯片	1 x Intel^® i226LM 1 x Intel^® i219LM 5 x Intel^® i210AT (4 x 用于千兆网 PoE) 1 x Intel^® i210AT (用于 ARES-1983H-FL)
看门狗	1~255 级
TPM	dTPM 2.0

I/O 接口

串口	1 x RS232(默认)/422/485 1 x RS232
USB 接口	2 x USB-A 3.2 Gen2 (10Gbps) 2 x USB-A 3.2 Gen1 (5Gbps) 2 x USB-A 2.0 2 x 内部 USB-A 2.0
网络	1 x 2.5GbE 接口 2 x 千兆网接口 4 x 千兆 PoE 接口 (IEEE802.3af) (用于 ARES-1983H-MV)
视频接口	1 x DisplayPort 1.4(DP++), 最高 4096x2304@60Hz 1 x VGA, 最高 1920x1200@60Hz
数字 I/O	16 x DI & 16 x DO 带 1.5kV 隔离保护 (用于 ARES-1983H-MV)
扩展总线	1 x M.2 E-key 2230 插槽 (PCIe 3.0 x1 + USB2.0 + CNVi) 1 x mPCIe (PCIe 3.0 x1 + USB 2.0, 全长) 带 1 x nano SIM 卡插槽
其它	4 x 天线孔 (用于 ARES-1983H-FL)

环境

工作温度	采用 35W TDP CPU: -20 ~ 60 °C, 周围空气流通采用 65W TDP CPU: -20 ~ 50°C, 周围空气流通
存储温度	-30 ~ 70°C (-22 ~ 158°F)
工作湿度	10 ~ 95% @ 60°C (无冷凝)
抗振性	5~500Hz 3 Grms X,Y,Z 轴采用 SSD, 根据 IEC 68-2-64
抗冲击 & 撞毁	10G 峰值加速度 (11 毫秒持续时间), 工作中 30G 峰值加速度 (11 毫秒持续时间), 非工作中根据 IEC 68-2-27

合规性

认证	CE, FCC Class A

支持操作系统

系统	Windows 10 / Windows 11 / Ubuntu

电源需求

电源输入	DC 12~24V 通过 2-pin 端子
最大电源功耗	ARES-1983H (w/ 65W TDP CPU): 110W ARES-1983H-MV (w/ 65W TDP): 170W ARES-1983H-FL: 80W

机构

结构	金属 + 铝
固定	壁挂固定 (标准) DIN-rail (可选带 CTOS 支架)
重量	ARES-1983H: 2.5kg ARES-1983H-MV: 3.1kg ARES-1983H-FL: 2.5kg
尺寸 (W x D x H)	ARES-1983H: 55 x 164 x 210mm ARES-1983H-MV: 90 x 164 x 210mm ARES-1983H-FL: 55 x 164 x 210mm

存储

类型	1 x M.2 M-key 2242/2280 插槽 (PCIe 4.0 x4 + SATA) (用于 ARES-1983H/-FL) 1 x 2.5” HDD/SDD 内置驱动器架 (用于 ARES-1983H-MV)

订货信息

ARES-1983H	ARES-1983 采用 H610E 芯片组, 3 x 网络, 2 x COM, 6 x USB, 1 x DP, 1 x VGA, 1 x M.2 E-Key, 1 x mPCIe & 1 x M.2 M-Key
ARES-1983H-MV	ARES-1983H 带 4 x 千兆网 PoE, 16 x 带隔离 DI + 16 x 带隔离 DO & 1 x 2.5” SSD/HDD 架
ARES-1983H-FL	ARES-1983 采用 H610E 芯片组, 3 x 网络, 2 x COM, 6 x USB, 1 x DP, 1 x VGA, 1 x M.2 E-Key, 1 x mPCIe & 1 x M.2 M-Key

配件

标准配件

WMK-1973
壁挂固定条用于 ARES 系列

可选配件 (*CTOS Kit)

PAC-120W6B-FSP-ES
19V/6.3A, 120W AC/DC 适配器
PAC-180W6C-FSP-ES
24V/7.5A, 180W AC/DC 适配器
WIFI-AT3550
Atheros QCNFA324 M.2 Wi-Fi+BT 模块 (带 2 x 30cm RF 线)
WiFi-RT1550
Realtek RTL8852CE M.2 2230 Wi-Fi 6E + BT 5.4 模块 (带 2 x 30cm RF 线)
ANT-T15
1 x Wi-Fi 6E 三频 2.4G/5G/6G 偶极天线
ANT-D11
1 x Wi-Fi 双波段 2.4G/5G 天线
ANT-H11
1 x 2dBi HSUPA 天线
LTE-4450
Quectel EG25-G mPCIe LTE Cat 4 模块
(全球版, 带 1 x 25cm RF 线)
MK-5C-8G/16G/32G DIMM 内存组件
8G/16G/32G DDR5 内存 (带散热器)
DRK-002
DIN Rail 固定架用于 ARES 系列
Intel^® Core™ i9-14900
Intel^® 第14代 65W 处理器, 24C/32T, 2GHz, L2: 32MB
Intel^® Core™ i7-14700
Intel^® 第14代 65W 处理器, 20C/28T, 2.1GHz, L2: 28MB
Intel^® Core™ i5-14400
Intel^® 第14代 65W 处理器, 10C/16T, 2.5GHz, L2: 9.5MB
Intel^® Core™ i3-14100
Intel^® 第14代 65W 处理器, 4C/8T, 3.5GHz, L2: 5MB
Intel^® Core™ i9-14900T
Intel^® 第14代 65W 处理器, 24C/32T, 1.1GHz, L2: 32MB
Intel^® Core™ i7-14700T
Intel^® 第14代 35W 处理器, 20C/28T, 1.3GHz, L2: 28MB
Intel^® Core™ i5-14500T
Intel^® 第14代 35W 处理器, 14C/20T, 1.7GHz, L2: 11.5MB
Intel^® Core™ i3-14100T
Intel^® 第14代 35W 处理器, 4C/8T, 2.7GHz, L2: 5MB
Intel^® Core™ i9-13900E
Intel^® 第13代 65W 处理器, 24C/32T, 1.8GHz, L2: 32MB
Intel^® Core™ i7-13700E
Intel^® 第13代 65W 处理器, 16C/24T, 1.9GHz, L2: 24MB
Intel^® Core™ i5-13500E
Intel^® 第13代 65W 处理器, 14C/20T, 2.4GHz, L2: 11.5MB
Intel^® Core™ i3-13100E
Intel^® 第13代 65W 处理器, 4C/8T, 3.3GHz, L2: 5MB
Intel^® Core™ i7-13900TE
Intel^® 第13代 65W 处理器, 24C/32T, 1GHz, L2: 32MB
Intel^® Core™ i7-13700TE
Intel^® 第13代 35W 处理器, 16C/24T, 1.1GHz, L2: 24MB
Intel^® Core™ i5-13500TE
Intel^® 第13代 35W 处理器, 14C/20T, 1.3GHz, L2: 11.5MB
Intel^® Core™ i3-13100TE
Intel^® 第13代 35W 处理器, 4C/8T, 2.4GHz, L2: 5MB
Intel^® Core™ i7-12900E
Intel^® 第12代 65W 处理器, 16C/24T, 2.3GHz, L2: 14MB
Intel^® Core™ i7-12700E
Intel^® 第13代 35W 处理器, 12C/20T, 2.1GHz, L2: 12MB
Intel^® Core™ i5-12500E
Intel^® 第12代 65W 处理器, 6C/12T, 2.9GHz, L2: 7.5MB
Intel^® Core™ i3-12100E
Intel^® 第12代 65W 处理器, 6C/12T, 2.9GHz, L2: 7.5MB
Intel^® Core™ i9-12900TE
Intel^® 第12代 65W 处理器, 16C/24T, 1.1GHz, L2: 14MB
Intel^® Core™ i7-12700TE
Intel^® 第12代 35W 处理器, 12C/20T, 1.4GHz, L2: 12MB
Intel^® Core™ i5-12500TE
Intel^® 第12代 35W 处理器, 6C/12T, 1.9GHz, L2: 7.5MB
Intel^® Core™ i3-12100TE
Intel^® 第12代 35W 处理器, 4C/8T, 2.1GHz, L2: 5MB

档案下载

档案描述	大小	档案格式	版本	日期	下载
档案描述 ARES-1983H Series Datasheet	大小 -	档案格式 pdf	版本	日期 2025-01-06	下载下载
档案描述 ARES-1983H-FL Datasheet	大小 -	档案格式 pdf	版本	日期 2025-08-19	下载下载
档案描述 ARES-1983H Series User Manual	大小 -	档案格式 pdf	版本 V1.1	日期 2025-01-07	下载下载
档案描述 ARES-1983H-FL User Manual	大小 -	档案格式 pdf	版本 V1.0	日期 2025-08-19	下载下载
档案描述 ARES-1983H 产品规格表	大小 2 MB	档案格式 pdf	版本	日期 2025-01-06	下载下载
档案描述 ARES-1983H-FL 产品规格表	大小 -	档案格式 pdf	版本	日期 2025-08-19	下载下载
