MB-i2600E
Intel® 至强® E-2400 系列 / Intel® 奔腾® Gold G7400/G7400T 处理器 Micro ATX 主板
New
MB-i2600E
Intel® 至强® E-2400 系列 / Intel® 奔腾® Gold G7400/G7400T 处理器 Micro ATX 主板
New
主要特点
- 支持 Intel® 至强® 6300- 系列, Xeon® E-2400 系列, 和 奔腾® Gold G7400/G7400T 处理器
- 4 DIMM 插槽 (2DPC), 支持 DDR5 ECC UDIMM
- 1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe4.0 x1
- 2 OCuLink
- 支持 1 M.2 (PCIe4.0 x4)
- 最多 8 SATA 6Gb/s
- 2 RJ45 (10GbE) 通过 Intel® X710
- 2 RJ45 (1GbE)
规格表
处理器系统
| CPU | 支持 Intel® 至强® E-2400 系列和 Intel® 奔腾® Gold G7400/G7400T 处理器 |
|---|---|
| 插槽 | 单 Socket V1 (LGA1700) |
| TDP | 95W |
| 芯片组 | Intel® C262/C266 |
| BIOS | AMI 256Mb SPI Flash ROM |
系统内存
| 支持 DIMM 数量 | 4 DIMM 插槽 (2DPC) |
|---|---|
| 支持类型 | 支持 DDR5 288-pin ECC UDIMM |
| 每个DIMM最大容量 | 32GB |
| DIMM 最高频率 | 4400MT/s (2SPC - 1DIMM) / 4000MT/s (2SPC - 2DIMM 1R) / 3600MT/s (2SPC - 2DIMM 2R) |
| 电压 | 1.1V |
PCIe 扩展插槽
| SLOT7 | PCIe4.0 x4* [CPU] *SLOT7与OCuLink4共享通道。SLOT7使用后，OCuLink4 将禁用。 |
|---|---|
| SLOT6 | PCIe5.0 x16 [CPU] |
| SLOT4 | PCIe4.0 x1 [PCH] |
其它扩展接口
| M.2 | 1 M-key (PCIe4.0x4)**; 支持 280/2260/2242/2230 规范 [PCH] |
|---|---|
| OCuLink | 1 OCuLink (PCIe4.0 x4)* [CPU] 1 OCuLink (PCIe4.0 x4 或 4 SATA 6Gb/s)[PCH] *OCulink4与SLOT7共享通道，并在使用SLOT7时禁用。 |
SATA/SAS 存储
| PCH 内置存储 | Intel® C262/C266 (8 SATA 6Gb/s; RAID 0/1/5/10): 4 SATA 7-pin, 1 OCuLink |
|---|
以太网
| 附加网络控制器 | 2 RJ45 (10GbE) 通过 Intel® X710 2 RJ45 (1GbE) 通过 Intel® i210 |
|---|
显示
| 控制器 | ASPEED AST2600: 1 DB15 (VGA) |
|---|

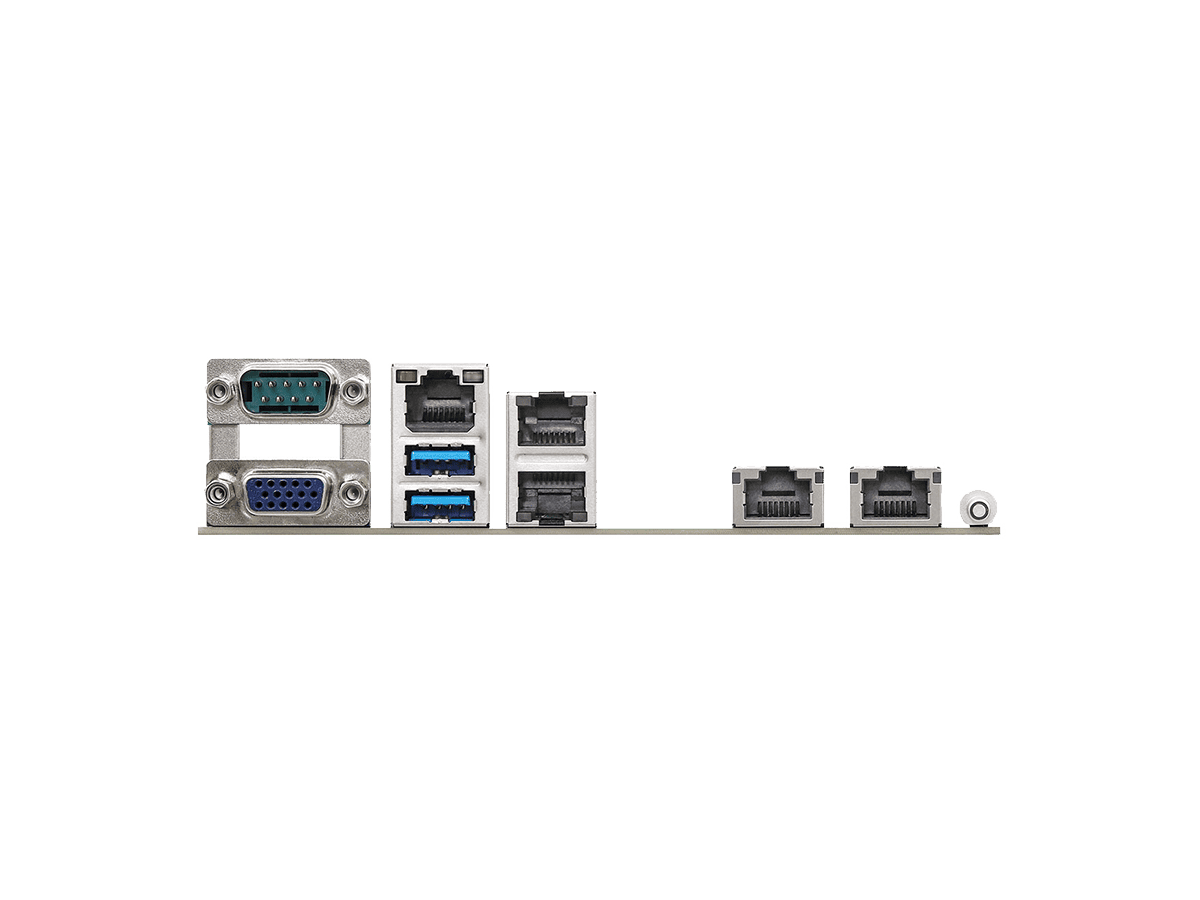

后侧面板 I/O
| UID 按钮带 LED | 1 UID 按钮带 LED |
|---|---|
| VGA 接口 | 1 DB15 (VGA) |
| 串口 | 1 DB9 (COM) |
| USB | 2 Type A (USB3.2 Gen1) |
| RJ45 | 2 RJ45(10GbE), 2 RJ45(1GbE), 1 专用 IPMI |
内置接口
| NMI 接口 | 1 |
|---|---|
| VGA 接口 | 1 |
| 扬声器接口 | 1 (4-pin) |
| SGPIO 接口 | 1 |
| IPMB 接口 | 1 |
| USB 3.2 接口 | 1 (19-pin, 2 USB3.2 Gen1) |
| USB 2.0 接口 | 1 (9-pin, 2 USB2.0) 1 立式 Type A (USB2.0) |
机构与环境
| 尺寸外型 | Micro-ATX |
|---|---|
| 尺寸 | 9.6” x 9.6”(244mm x 244mm) |
| 工作温度 | 10 ~ 35°C (50 ~ 95°F) |
| 存储温度 | -40 ~ 70°C (-40 ~ 158°F) |
订货信息
| MB-i2600E R1.0 | Intel® 至强® E-2400 系列 / Intel® 奔腾® Gold G7400/G7400T 处理器 Micro ATX 主板 |
|---|
