MB-i6210
第 2 代 Intel® 至强® 可扩展处理器 ATX 工业级主板
New
MB-i6210
第 2 代 Intel® 至强® 可扩展处理器 ATX 工业级主板
New
主要特点
- 支持第二代 Intel 至强可扩展处理器 / Intel 至强可扩展处理器
- 支持6 通道 DDR4 2933/2666/2400/2133 RDIMM/LR DIMM, Intel 傲腾™
- DC 持久内存于内存模式 ( 仅 Cascade Lake)
- 支持 13 x SATA3 6.0 Gb/s 通过 Intel C621 (包括 1x SATA DOM 接口和 2x M.2 接口)
- 支持 2 PCIe3.0x 16, 3 PCIe 3.0x8, 1 PCIe 3.0 x4 ( 共享信息标注于下表)
规格表
处理器系统
| 处理器 | 支持第2代 Intel® 至强®可扩展处理器 |
|---|---|
| 插槽 | 单 Socket P, LGA3647 |
| 芯片组 | Intel® C621 |
系统内存
| 容量 | 8 x 288-pin DDR4 DIMM 插槽 |
|---|---|
| 类型 | 六通道内存技术, 支持 DDR4 2933/2666/2400/2133 RDIMM/LR DIMM |
| 电压 | 1.2V |
扩展插槽
| PCIe x16 | SLOT6: PCIe3.0 x16, 当 SLOT5 占用时, 自动
切换为 PCIe3.0 x8 SLOT4: PCIe3.0 x16, 当 SLOT3 占用时, 自动 切换为 PCIe3.0 x8 |
|---|---|
| PCIe x 8 | SLOT5: PCIe3.0 x8 SLOT3: PCIe3.0 x8 SLOT2: PCIe3.0 x8 |
| PCIe x 4 | SLOT1: PCIe3.0 x4 |
存储
| SATA 控制器 | Intel® C621 : 13 x SATA3 (包含 1 SATA DOM 接口和 2 M.2 接口) |
|---|---|
| M.2 插槽 | 1 M-key (PCIe x1 或 SATA 6Gb/s), 最高支持到 2280 |
网络
| 接口 | 1000 Mbps (1GbE) |
|---|---|
| 网络控制器 | 4 x RJ45 通过 Marvell 88E1543 用于 4 个千兆网口 |
管理
| BMC 控制器 | ASPEED AST2500 |
|---|---|
| IPMI 专用 GLAN | 1 x Realtek RTL8211E 用于专用管理网 |
| 特点 | 看门狗, NMI |
显示
| 控制器 | ASPEED AST2500 |
|---|---|
| VRAM | DDR4 256MB |
音频
| 音频解码器 | Realtek ALC1150 |
|---|

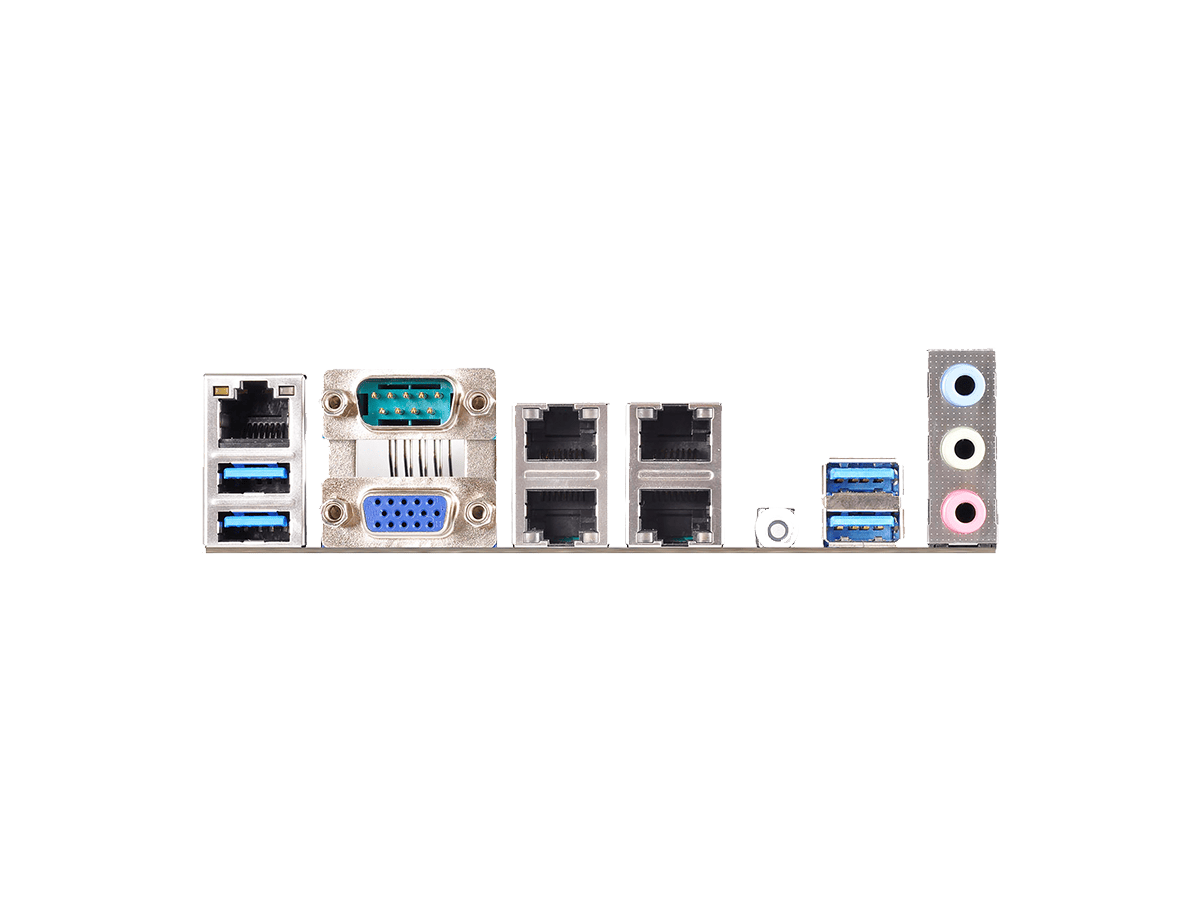

后 I/O
| VGA 接口 | 1 (D-Sub) |
|---|---|
| USB 3.2 Gen1 接口 | 4 |
| 网络接口 | 4+1 RJ45 千兆网接口 |
| 串口 | 1 |
| 音频 | 3 |
内部接口
| 辅助面板接口 | 1 (18-pin): 包括机箱入侵, 定位按钮 & LED, 前网络 LED |
|---|---|
| TPM 接口 | 1 |
| IPMB 接口 | 1 |
| 蜂鸣器 | 1 |
| 风扇接口 | 5 |
| USB 3.2(Gen1)接口 | 2 |
| Type A USB 3.2(Gen1)接口 | 1 |
| 电源接口 | 1 (24-pin, ATX 主电源), 1 (8-pin, ATX 12V) |
板载 LED
| 待机电源 LED 5vsb | 1 |
|---|---|
| 风扇错误 LED | 5 |
系统 BIOS
| BIOS 类型 | 256MB AMI UEFI Legal BIOS |
|---|---|
| BIOS 特点 | 即插即用 (PnP),ACPI 2.0 合规唤醒事件,支持 SMBIOS 2.8 |
支持操作系统
| 系统 | Windows® 10 (64 bit), Server 2012 R2 (64 bit), Server 2016 (64 bit) |
|---|
环境
| 工作温度 | 10°C ~ 35°C |
|---|---|
| 存储温度 | -40°C ~ 70°C |
| 尺寸 | 12” x 9.6” |
