MB-i6211-A
第3 代 Intel® 至强® 可扩展处理器 ATX 主板
New
MB-i6211-A
第3 代 Intel® 至强® 可扩展处理器 ATX 主板
New
主要特点
- ATX (12" x 9.6")
- 支持第3 代 Intel® 至强® 可扩展处理器
- 8 DIMM 插槽 (1DPC), 支持 DDR4 RDIMM, LRDIMM, RDIMM/ LRDIMM-3DS, 和 Intel® 傲腾™持久性内存
- 4 PCIe4.0 x16, 3 PCIe4.0 x8
- 支持 1 M.2 (PCIe3.0 x4), 1 M.2 (PCIe3.0 x1 或 SATA 6Gb/s)
- 13 SATA 6Gb/s ( 包含 1 个接口来自 M.2)
- 2 RJ45 (1GbE) 通过 Intel® i210
- 远程管理 (IPMI)
规格表
处理器系统
| CPU | 第3代 Intel® 至强®可扩展处理器 |
|---|---|
| 插槽 | 单 Socket P+ (4189 pin) |
| 芯片组 | Intel® C621A |
系统内存
| 容量 | 8 DIMM 插槽 (1DPC) |
|---|---|
| 类型 | 支持 DDR4 288-pin RDIMM/RDIMM-3DS/ LRDIMM/LRDIMM-3DS, Intel® 傲腾™ 持久性内存 200 系列 |
| 每个DIMM最大容量 | RDIMM: up to 64GB RDIMM-3DS: up to 256GB LRDIMM: up to 128GB LRDIMM-3DS: up to 256GB |
| DIMM 频率 | max. 3200 MT/s |
| 电压 | 1.1V |
扩展插槽
| PCIe x16 | SLOT7: PCIe4.0 x16* SLOT5: PCIe4.0 x16* SLOT3: PCIe4.0 x16* SLOT1: PCIe4.0 x16 *当 SLOT6/4/2 被占用时, SLOT7/5/3 自动切换为 PCIe4.0 x8 |
|---|---|
| PCIe x 8 | SLOT6: PCIe4.0 x8 SLOT4: PCIe4.0 x8 SLOT2: PCIe4.0 x8 |
存储
| SATA 控制器 | Intel® C621A (13 SATA 6Gb/s; RAID 0/1/5/10): 1 Mini-SAS HD, 6 SATA 7-pin, 2 SATA DOM, 1 M.2 |
|---|---|
| M.2 插槽 | 1 M-key (PCIe3.0 x4), 支持 22110/2280
/2242 规范 1 M-key (PCIe3.0 x1 或 SATA 6Gb/s), 支持 22110/2280/2242 规范 |
网络
| 附加网络控制器 | Intel® i210: 2 RJ45 (1GbE) |
|---|
管理
| BMC 控制器 | ASPEED AST2500 |
|---|---|
| IPMI 专用 GLAN | 1 x Realtek RTL8211E 专用管理 GLAN |
显示
| 控制器 | ASPEED AST2500 |
|---|

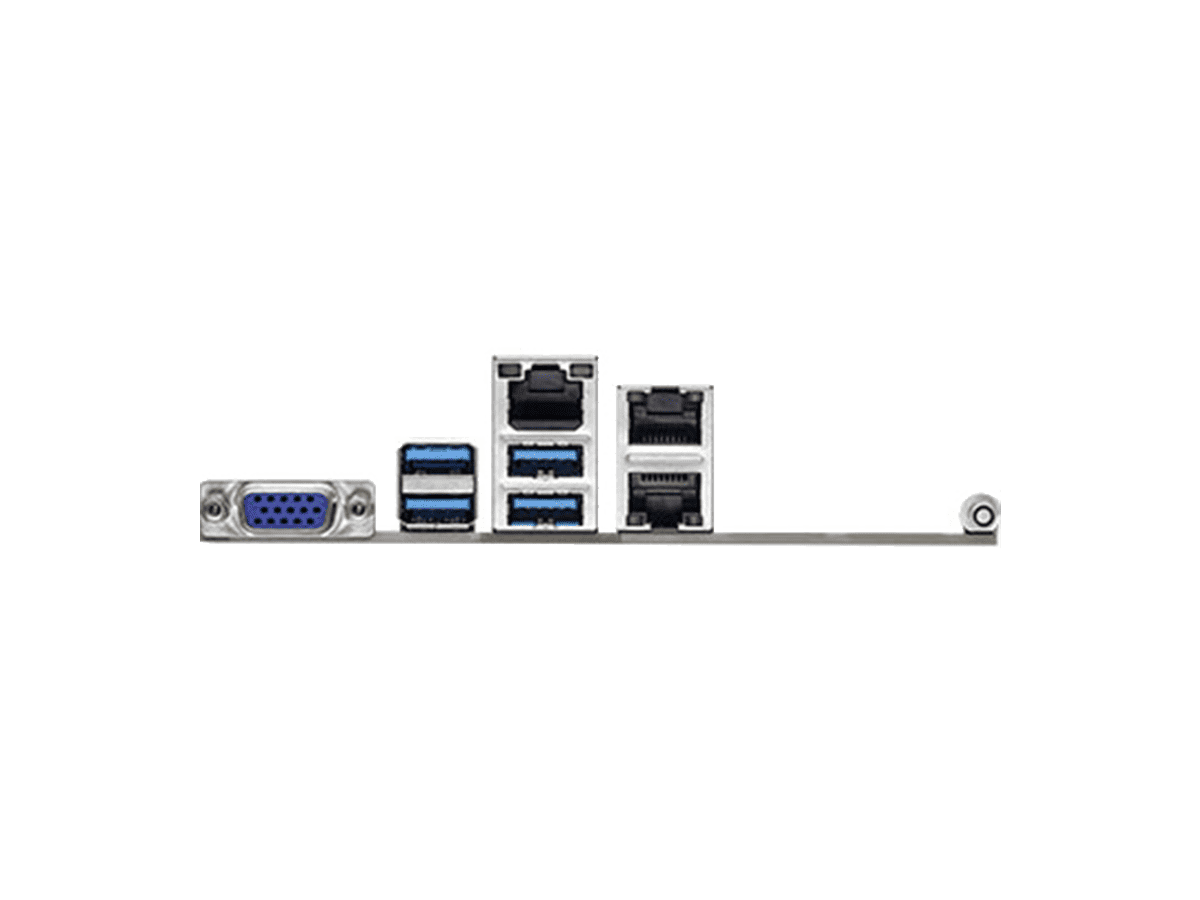

后 I/O
| VGA 接口 | 1 DB15 |
|---|---|
| USB 3.2 Gen1 接口 | 4 Type A |
| 网络接口 | 2 RJ45 (1GbE) |
| 专用网络 | 1 接口 IPMI |
| UID 按钮带 LED | 1 |
系统 BIOS
| BIOS 类型 | 256Mb SPI Flash ROM |
|---|---|
| BIOS 特色 | AMI UEFI BIOS |
硬件监控
| 温度 | CPU, PCH, MB, 卡边温度传感器 |
|---|---|
| 风扇 | CPU/后/前风扇转速计 CPU静音风扇（允许机箱风扇速度根据CPU温度自动调整） CPU/后/前风扇多种速度控制 |
| 电压 | +12V, +5V, +3.3V, CPU Vcore, DRAM, 1.05V_PCH, +BAT, 3.3VSB, 5VSB |
机构与环境
| 尺寸 | 12" x 9.6" |
|---|---|
| 工作温度 | 10°C ~ 35°C |
| 存储温度 | -40°C ~ 70°C |
