MB-i68R0
Intel® 12/13 代酷睿™ i9/i7/i5/i3/奔腾®/ 赛扬® 处理器嵌入式工业主板
MB-i68R0
Intel® 12/13 代酷睿™ i9/i7/i5/i3/奔腾®/ 赛扬® 处理器嵌入式工业主板
主要特点
- Intel®12/13 代酷睿 i9/i7/i5/i3/ 奔腾®/ 赛扬® 处理器, 功耗最高支援到125W, 支持intel vPro
- 双通道4 插槽 DDR4 ECC/Non-ECC 2400/2666/2933/3200MHz, 高达128GB
- 支持VGA, HDMI2.0, DP++ 三屏显示
- 支持双Intel GbEs, USB3.2 gen1/2, 8 位GPIO
- 支持4个SATA3.0, RAID0/1/5/10
- 支持2个RS-232/422/485 和4 个RS232 串联端口, 5V/12V 电压输出
- 2 x PCIe4.0 X16 (1 x 16 or 2 x 8 link) 和2 X PCIe4.0 X4 (X4 link), 1 X PCIe3.0 X4 (X4 link), 2 个PCI, 1 个M.2(PCIe3.0 X4 NVMe/SATA3.0)2242/2280, 1 个M.2(PCIe4.0 X4 NVMe) 2242/2280
规格表
系统
| 处理器 | Intel®第12/13代酷睿™ i9/i7/i5/i3/奔腾®/赛扬®处理器, LGA1700, TDP 最高 125W |
|---|---|
| 芯片组 | R680E |
| 內存 | 4 x DDR4 ECC/Non-ECC 2400/2666/2933/3200 MHz U-DIMM 插槽, 最大 128GB |
| 存储 | 4 x SATA 3.0, 1 x M.2 (PCIe3.0x4 NVMe/SATA3.0) 2242/2280, 1 x M.2( PCIe4.0 X4 NVMe ) 2242/2280 |
| 显示 | Intel® 超核芯显卡 770 |
| 网口 | 1 x Intel® i219-LM 千兆网, 1 x Intel®I226-V co-lay I225-LM (10/100/1000/2500 Mbps) |
| 音频 | Realtek® ALC888S/ALC897 高清音频解码器, 支持 5.1-通道 |
| BIOS | AMI UEFI BIOS |
| 看门狗 | 系统复位, 可通过软件支持 1 to 255 秒编程 |
I/O 介面

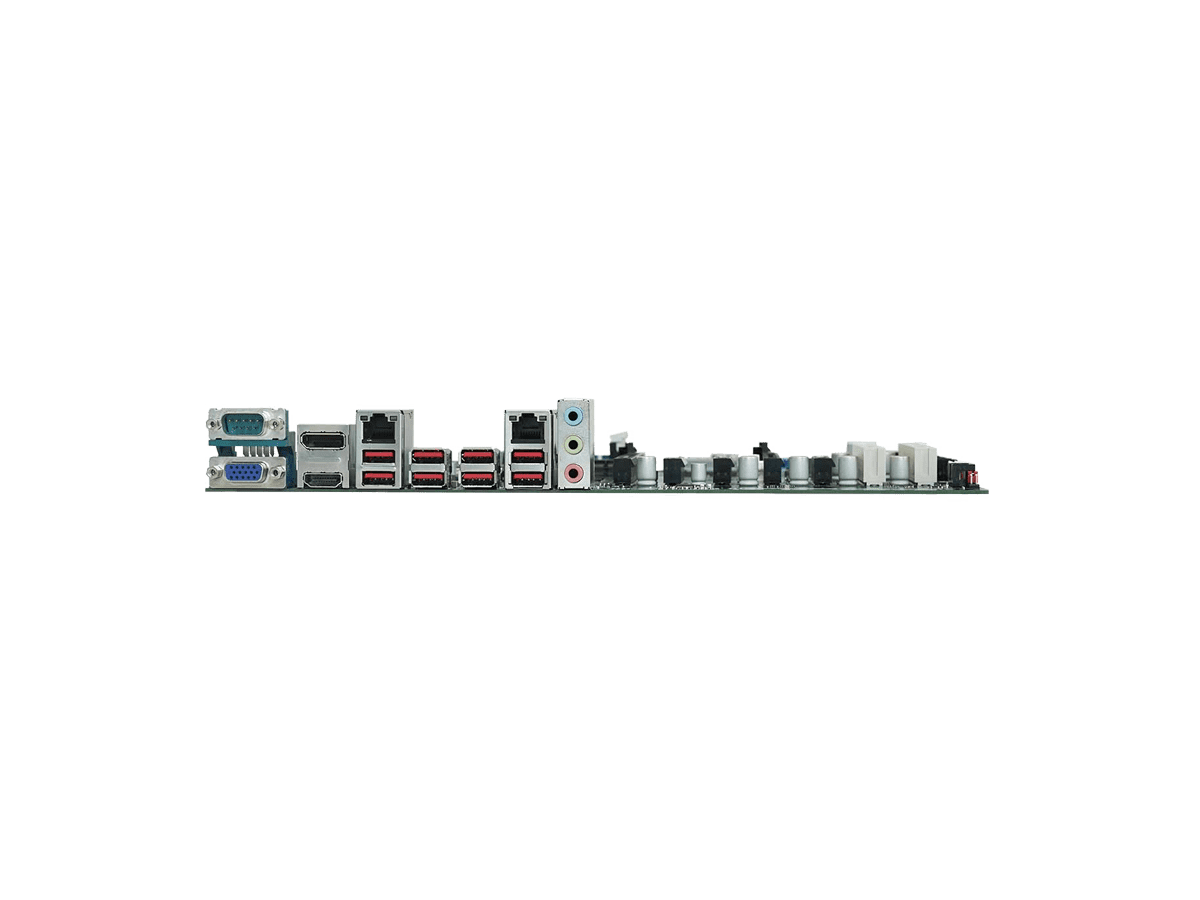

| 外部接口 | 1 x VGA: 最高分辨率 1920 x 1200 @ 60Hz 1 x HDMI: 最高分辨率 3840*2160 @ 60Hz 1 x DP++: 最高分辨率 4096x2304 @ 60Hz 8 x USB3.2 Gen2 2 x RJ45 1 x RS232/422/485 (带自动流控) 1 x 线出, 麦克风输入 |
|---|---|
| 内部接口 | 1 x RS232/422/485(带自动流控) 4 x RS232 2 x USB3.2 Gen1 4 x USB2.0 (2 x Type-A) 1 x 8 bit GPIO 4 x SATA3.0 1 x PS/2 (用于键盘和鼠标) 1 x CPU FAN 2 x SYS FAN 1 x LPT 1 x FP (电源按钮, 电源灯, 复位, 硬盘灯) |
| 扩展接口 | 1 x PCIe4.0 X16 (1x 16 or 2 x 8 link) 2 x PCIe4.0 X4 (X4 link) 2 x PCIe3.0 X4 (X4 link) 2 x PCI 1 x M.2 (PCIe3.0 X4 NVMe/SATA3.0) 2242/2280 1 x M.2 (PCIe4.0 X4 NVMe) 2242/2280 |
机构与环境
| 信赖平台模块 | Nuvoton TPM2.0 |
|---|---|
| 电源输入 | ATX |
| 操作温度 | 0 ~ 60°C (32 ~ 140ºF) |
| 存储温度 | -40℃ ~85℃ |
| 操作湿度 | 5 ~ 90% 非凝结 |
| 存储湿度 | 5 ~ 95% 非凝结 |
| 尺寸 | 304.8 x 244 mm (12” x 9.6”) |
| 操作系统 | Windows 10 64Bit, Linux |
订货信息
| MB-i68R0 | Intel®12/13代酷睿™ i9/i7/i5/i3/奔腾®/赛扬® 处理器 嵌入式工业主板 |
|---|
