MB-i7410
支持第5/4 代 Intel® 至强® 可扩展处理器服务器 / 工作站主板
New
MB-i7410
支持第5/4 代 Intel® 至强® 可扩展处理器服务器 / 工作站主板
New
主要特点
- CEB (12" x 10.5")
- 支持第5/4 代 Intel® 至强® 可扩展处理器
- 8 DIMM 插槽 (1DPC), 支持 DDR5 RDIMM/ RDIMM-3DS
- 4 PCIe5.0 / CXL1.1 x16
- 1 MCIO (PCIe3.0 x4 或 4 SATA 6Gb/s), 2 MCIO (PCIe5.0 x8)
- 2 M.2 插槽 (PCIe3.0 x4 或 SATA 6Gb/s)
- 最多 12 SATA 6Gb/s
- 2 RJ45 (10GbE) 通过博通 BCM57416
- 2 RJ45 (1GbE) 通过 Intel® i210
- 远程管理 (IPMI)
规格表
处理器系统
| CPU | 支持第5/4代 Intel® 至强®可扩展处理器 |
|---|---|
| 插槽 | 单 Socket E (LGA 4677) |
| TDP | 350W |
| 芯片组 | Intel® C741 |
| BIOS | AMI 256Mb SPI Flash ROM |
系统内存
| 支持 DIMM 数量 | 8 DIMM 插槽 (1DPC) |
|---|---|
| 支持类型 | 288-pin DDR5 RDIMM / RDIMM-3DS |
| 每个DIMM最大容量 | RDIMM: 96GB RDIMM-3DS: 2H - 128GB/4H - 256GB |
| DIMM 最高频率 | 第5代 Intel® 至强®可扩展处理器 5600
MT/s 第4代 Intel® 至强®可扩展处理器 4800 MT/s *内存速度和容量支持因CPU SKU而异 |
| 电压 | 1.1V |
PCIe 扩展插槽(SLOT7 靠近 CPU)
| PCIe x16 | SLOT7: PCIe5.0 / CXL1.1 x16 [CPU] SLOT5: PCIe5.0 / CXL1.1 x16 [CPU] SLOT3: PCIe5.0 / CXL1.1 x16 [CPU] SLOT1: PCIe5.0 / CXL1.1 x16 [CPU] |
|---|
其它扩展接口
| M.2 插槽 | 1 M-key M2_1 (PCIe3.0 x4 或 SATA 6Gb/
s), 支持 22110/2280/2242 规范 [PCH] 1 M-key M2_2 (PCIe3.0 x4 或 SATA 6Gb/ s), 支持 22110/2280 规范 [PCH] |
|---|---|
| 其它 | 2 MCIO (PCIe5.0 x8) [CPU] 1 MCIO (PCIe3.0 x4 or SATA 6Gb/s) [PCH] |
SATA/SAS 存储
| PCH 内置存储 | Intel® C741 (最多 12 SATA 6Gb/s, 支持
RAID 0/1/5/10): 1 MCIO 4i 用于 4 SATA, 8 SATA 通过可选 M2U2-HD-4G M.2 设备 |
|---|
网络
| 附加网络控制器 | 2 RJ45 (10GbE) 通过博通 BCM57416 2 RJ45 (1GbE) 通过 Intel® i210 |
|---|
服务器管理
| BMC 控制器 | ASPEED AST2600: IPMI2.0 支持 iKVM 和 vMedia |
|---|---|
| IPMI 专用 GLAN | 1 RJ45 专用 IPMI 网络接口通过 Realtek RTL8211F |
显示
| 控制器 | ASPEED AST2600: 1 DB15 (VGA) |
|---|

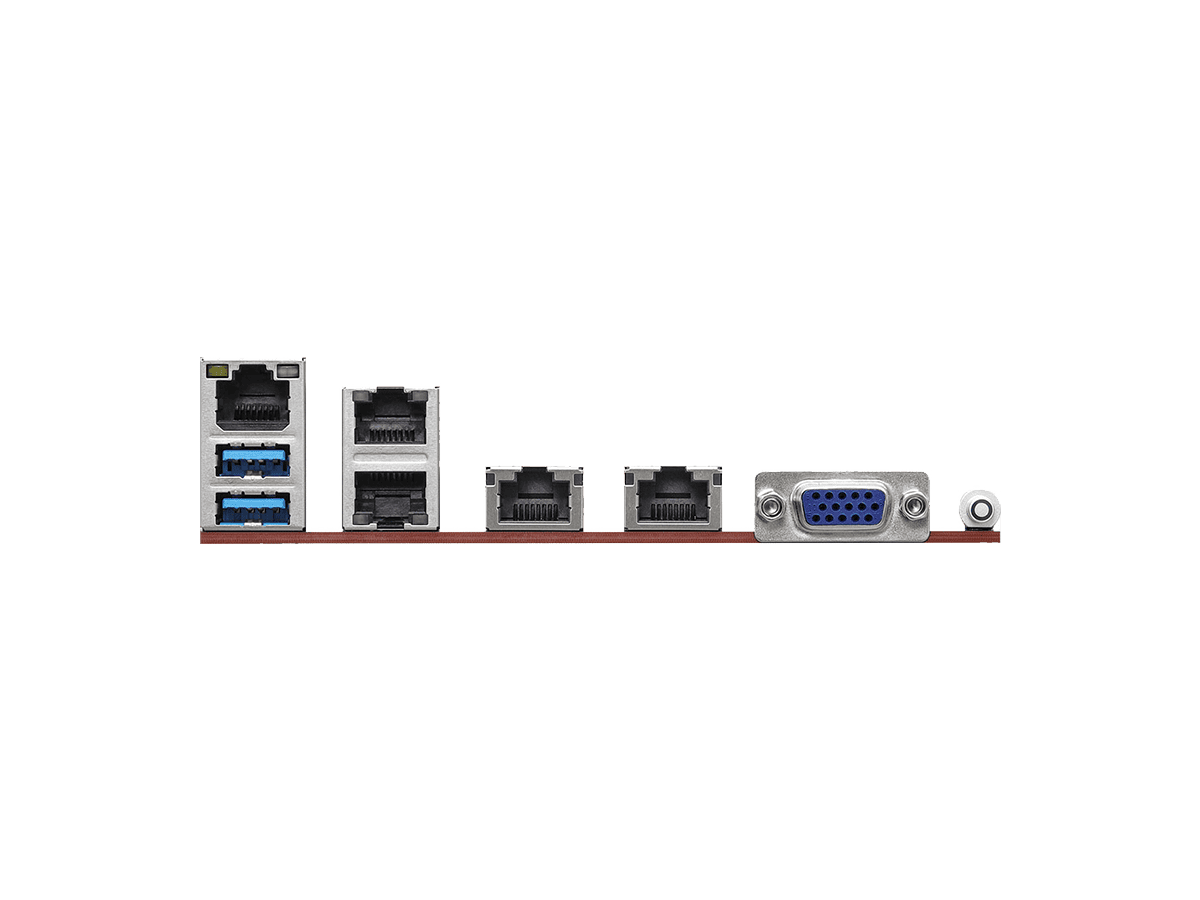

后 I/O
| UID 按钮带 LED | 1 UID 按钮带 LED |
|---|---|
| VGA 接口 | 1 DB15 (VGA) |
| USB 3.2 Gen1 接口 | 2 Type A (USB3.2 Gen1) |
| RJ45 | 2 RJ45(10GbE), 2 RJ45(1GbE), 1 专用 IPMI |
内部接口
| COM 接口 | 1 (9-pin) |
|---|---|
| 扬声器接口 | 1 (4-pin) |
| SGPIO 接口 | 2 |
| USB 3.2 (Gen1) 接口 | 1 (19-pin, 2 USB3.2 Gen1) |
| USB 2.0 接口 | 1 (9-pin, 2 USB2.0) |
| TPM 接口 | 1 (13-pin, SPI) |
机构与环境
| 尺寸外型 | CEB |
|---|---|
| 尺寸 | 12" x 10.5" (304.8 x 266.7 mm) |
| 工作温度 | 10°C ~ 35°C |
| 存储温度 | -40°C ~ 70°C |
| 湿度 | 存储湿度: 20% ~ 90% (无冷凝) |
订货信息
| MB-i7410 | 支持第5/4代 Intel® 至强® 可扩展处理器服务器 / 工作站主板 |
|---|
