MB-i7412E
支持第5/4 代 Intel® 至强® 可扩展处理器 Deep Micro-ATX 主板
New
MB-i7412E
支持第5/4 代 Intel® 至强® 可扩展处理器 Deep Micro-ATX 主板
New
主要特点
- Deep Micro-ATX (10.4" x 10.5")
- 支持第5/4 代 Intel® 至强® 可扩展处理器
- 8 DIMM 插槽 (1DPC), 支持 DDR5 RDIMM/ RDIMM-3DS
- 4 PCIe5.0 / CXL1.1 x16
- 2 MCIO (PCIE5.0 x8)
- 支持 1 M.2 (PCIe3.0 x4 或 SATA 6Gb/s)
- 最多 9 SATA 6Gb/s
- 2 RJ45 (10GbE) 通过 Intel® X710-AT2
- 支持 ATX PSU 或 12V DC-in
- 远程管理 (IPMI)
规格表
处理器系统
| CPU | 支持第4/5代 Intel® 至强®可扩展处理器 |
|---|---|
| 插槽 | 单 Socket E (LGA 4677) |
| TDP | 350W |
| 芯片组 | Intel® C741 |
系统内存
| 支持 DIMM 数量 | 8 DIMM 插槽 (1DPC) |
|---|---|
| 支持类型 | 288-pin DDR5 RDIMM / RDIMM-3DS |
| 每个DIMM最大容量 | RDIMM: 96GB RDIMM-3DS: 2H - 128GB/4H - 256GB |
| DIMM 最高频率 | 第5代 Intel® 至强®可扩展处理器 5600
MT/s 第4代 Intel® 至强®可扩展处理器 4800 MT/s |
| 电压 | 1.1V |
PCIe 扩展插槽
| PCIe x16 | SLOT7: PCIe5.0 / CXL1.1 x16 [CPU] SLOT6: PCIe5.0 / CXL1.1 x16 [CPU] SLOT5: PCIe5.0 / CXL1.1 x16 [CPU] SLOT4: PCIe5.0 / CXL1.1 x16 [CPU] |
|---|
其它扩展接口
| M.2 | 1 M-key (PCIe3.0 x4 或 SATA 6Gb/s); 支持 2280 规范 [PCH] |
|---|---|
| MCIO | 2 MCIO (PCIe5.0 x8) [CPU] |
SATA/SAS 存储
| PCH 内置存储 | Intel® C741 (9 SATA 6Gb/s, 支持 RAID 0/1/5/10): 1 Mini-SAS HD 8i 用于 8 SATA, 1 M.2 |
|---|
以太网
| 附加网络控制器 | 2 RJ45 (10GbE) 通过 Intel® X710-AT2 |
|---|
显示
| 控制器 | ASPEED AST2600: 1 DB15 (VGA) |
|---|

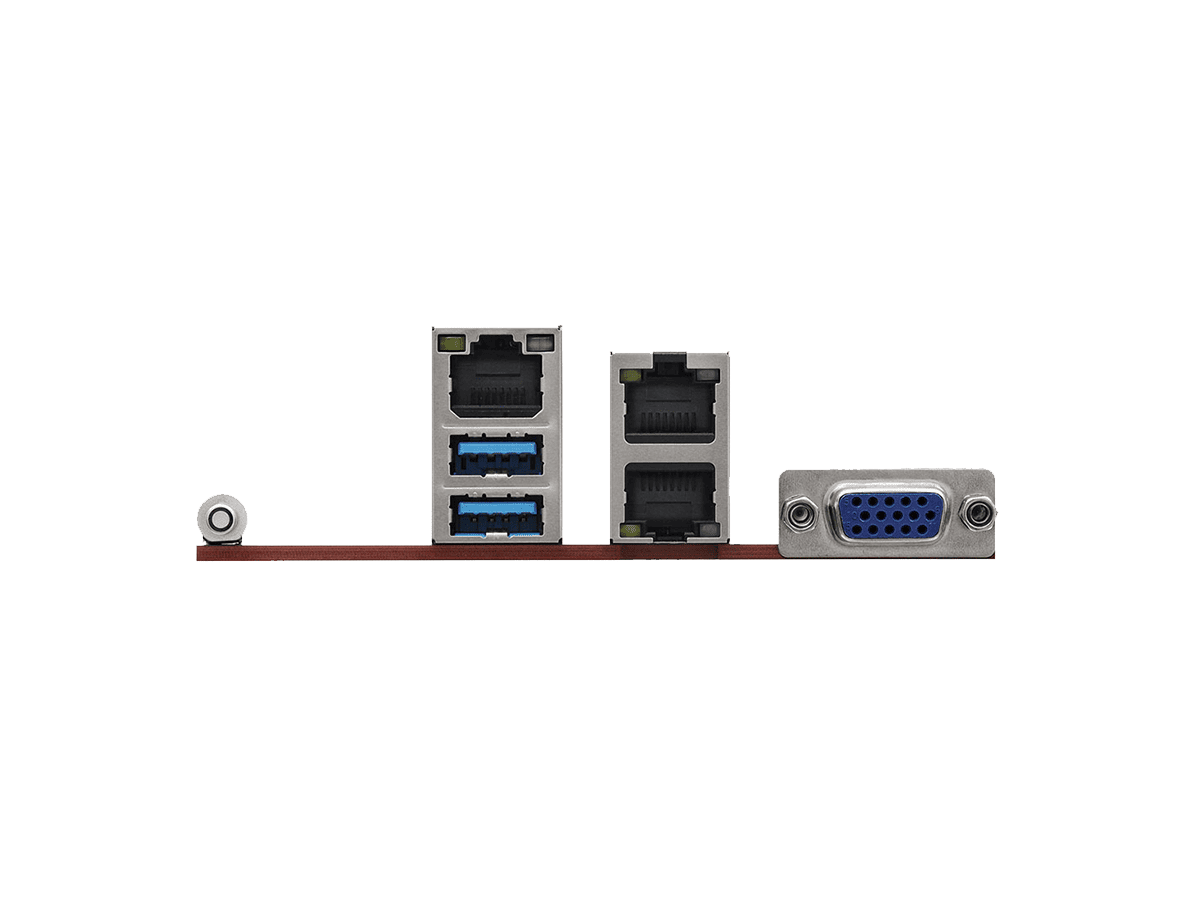

后 I/O
| UID 按钮带 LED | 1 UID 按钮带 LED |
|---|---|
| VGA 输出 | 1 DB15 (VGA) |
| USB | 2 Type A (USB3.2 Gen1) |
| RJ45 | 2 RJ45 (10GbE), 1 专用 IPMI |
内置接口
| NMI 接口 | 1 |
|---|---|
| COM 接口 | 1 (9-pin) |
| 扬声器接口 | 1 (4-pin) |
| TPM 接口 | 1 (13-pin, SPI) |
| USB 2.0 接口 | N/A |
| IPMB 接口 | 1 |
操作系统
| 操作系统 | Microsoft® Windows®: - Server 2022 (64 bit) Linux®: - Red Hat Enterprise Linux 8.4 LTS, 8.5 - SUSE Enterprise Linux SLE 15 SP3 - Ubuntu 21.10, 22.04 LTS Hypervisor: - VMWare® ESXi |
|---|
机构与环境
| 尺寸外型 | Deep Micro-ATX |
|---|---|
| 尺寸 | 10.4" x 10.5" (264.16 x 266.7 mm) |
| 工作温度 | 10°C ~ 35°C |
| 存储温度 | -40°C ~ 70°C |
订货信息
| MB-i7412E | 支持第5/4代 Intel® 至强® 可扩展处理器 Deep Micro-ATX 主板 |
|---|
