MB-i7413X
支持第5/4 代 Intel® 至强® 可扩展处理器 EEB 主板
New
MB-i7413X
支持第5/4 代 Intel® 至强® 可扩展处理器 EEB 主板
New
主要特点
- TGPIO 支持设备之间的精确时间同步
- EEB (12.12'' x 13.3")
- 支持第5/4 代 Intel® 至强® 可扩展处理器
- 8+8 DIMM 插槽 (1DPC), 支持 DDR5 RDIMM/ RDIMM-3DS
- 5 PCIe5.0 / CXL1.1 x16, 1 PCIe5.0 x8
- 2 MCIO (PCIE5.0 x8)
- 3 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s)
- 支持 1 M.2 (PCIe5.0 x4)
- 最多支持 13 SATA 6Gb/s
- 2 RJ45 (10GbE) 采用 Intel X710-AT2
- 远程管理 (IPMI)
规格表
处理器系统
| CPU | 支持第4/5代 Intel® 至强®可扩展处理器 |
|---|---|
| 插槽 | 1+1 Socket E (LGA4677) |
| 芯片组 | Intel® C741 |
| TDP | 350W |
系统内存
| 支持 DIMM 数量 | 8+8 DIMM 插槽 (1DPC) |
|---|---|
| 支持类型 | 288-pin DDR5 RDIMM/ RDIMM-3DS |
| 每个DIMM最大容量 | RDIMM: 96GB RDIMM-3DS: 2H - 128GB/4H - 256GB |
| DIMM 最高频率 | 第4代 Intel® 至强®可扩展处理器 4800 MT/s 第5代 Intel® 至强®可扩展处理器 5600 MT/s |
| 电压 | 1.1V |
PCIe 扩展插槽
| PCIe x16 | SLOT1: PCIe5.0/CXL1.1 x16 [CPU1] SLOT3: PCIe5.0/CXL1.1 x16 [CPU1] SLOT4: PCIe5.0/CXL1.1 x16 [CPU0] SLOT5: PCIe5.0/CXL1.1 x16 [CPU1] SLOT6: PCIe5.0/CXL1.1 x16 [CPU0] |
|---|---|
| PCIe x8 | SLOT2: PCIe5.0 x8 [CPU0] |
其它扩展接口
| M.2 | 1 M-key (PCIe5.0 x4), 支持 2280/22110 规范 [CPU0] |
|---|---|
| MCIO | 2 MCIO (PCIe5.0 x8) [CPU0] |
| OCulink | 3 Oculink (PCIe3.0 x4 或 4 SATA 6Gb/s)[PCH] |
SATA/SAS 存储
| PCH 内置存储 | Intel® C741 (最多 13 SATA 6Gb/s, 支持RAID 0/1/5/10): 3 Oculink 用于 12 SATA, 1 SATA 7-pin |
|---|
以太网
| 附加网络控制器 | 2 RJ45 (10GbE) 通过 Intel® X710-AT2 |
|---|
显示
| 控制器 | ASPEED AST2600: 1 DB15 (VGA), 1 (15-pin) 插针 |
|---|

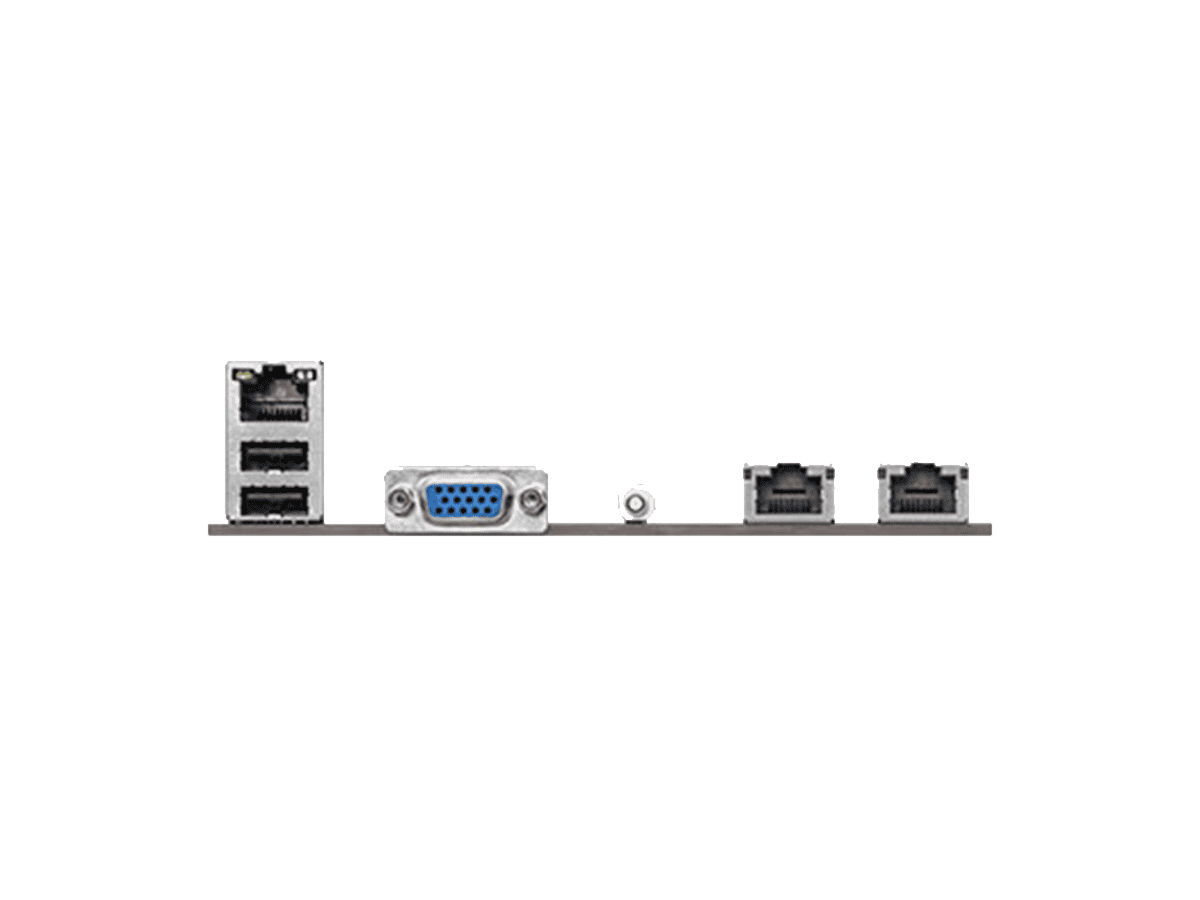

后 I/O
| UID 按钮带 LED | 1 UID 按钮带 LED |
|---|---|
| VGA 输出 | 1 DB15 (VGA) |
| USB | 2 Type A (USB2.0) |
| RJ45 | 2 RJ45 (10GbE), 1 dedicated IPMI |
内置接口
| NMI 插针 | 1 |
|---|---|
| COM 插针 | 1 (9 -pin) |
| SGPIO 插针 | 2 |
| TPM 插针 | 1 (13-pin, SPI) |
| USB 3.2 (Gen1) 插针 | 1 接口 (19-pin, 2 USB3.2 Gen1) |
| IPMB 插针 | 1 |
操作系统
| 操作系统 | Windows® - Server 2022 (64 bit) / Linux® / Hypervisor |
|---|
机构与环境
| 尺寸外型 | EEB |
|---|---|
| 尺寸 | 12.12” x 13.3” (307.85 x 337.82mm) |
| 工作温度 | 10°C - 35°C |
| 存储温度 | -40°C - 70°C |
订货信息
| MB-i7413X | 支持第5/4代 Intel® 至强® 可扩展处理器 EEB 主板 |
|---|
