MB-i7415X
支持第5/4 代 Intel® 至强® 可扩展处理器 CEB 主板
New
MB-i7415X
支持第5/4 代 Intel® 至强® 可扩展处理器 CEB 主板
New
主要特点
- CEB (12" x 10.5")
- 支持第 5/4 代 Intel® 至强® 可扩展处理器
- 8 DIMM 插槽 (1DPC), 支持 DDR5 RDIMM/ RDIMM-3DS
- 4 PCIe5.0 / CXL1.1 x16
- 1 MCIO (PCIe3.0 x4 或 4 SATA 6Gb/s), 2 MCIO (PCIe5.0 x8)
- 2 M.2 插槽 (PCIe3.0 x4 或 SATA 6Gb/s)
- 最多 12 SATA 6Gb/s
- 2 RJ45 (10GbE) 博通 BCM57416
- 2 RJ45 (1GbE) Intel® i210
- 远程管理 (IPMI)
规格表
处理器系统 |
|
| CPU | 支持第 4/5代 Intel® 至强®可扩展处理器 |
|---|---|
| 插槽 | 单 Socket E (LGA4677) |
| TDP | 350W |
| 芯片组 | Intel® C741 |
系统内存 |
|
| 支持 DIMM 数量 | 8 DIMM 插槽 (1DPC) |
| 支持类型 | 支持 DDR5 288-pin RDIMM/ RDIMM-3DS |
| 每个DIMM最大容量 | RDIMM: 96GB RDIMM-3DS: 2H - 128GB/4H - 256GB |
| DIMM 最高频率 | 第4代Intel®至强®可扩展处理器 4800 MT/s 第5代Intel®至强®可扩展处理器 5600 MT/s |
| 电压 | 1.1V |
PCIe 扩展插槽(SLOT7 靠近 CPU) |
|
| SLOT7 | PCIe5.0 / CXL1.1 x16 [CPU] |
| SLOT5 | PCIe5.0 / CXL1.1 x16 [CPU] |
| SLOT3 | PCIe5.0 / CXL1.1 x16 [CPU] |
| SLOT1 | PCIe5.0 / CXL1.1 x16 [CPU] |
其它扩展接口 |
|
| M.2 | 1 M-key M2_1 (PCIe3.0 x4 或 SATA 6Gb/s), 支持 22110/2280/2242 规范 [PCH] 1 M-key M2_2 (PCIe3.0 x4 或 SATA 6Gb/s), 支持 22110/2280 规范 [PCH] |
| MCIO | 2 MCIO (PCIe5.0 x8) 1 MCIO (PCIe3.0 x4 或 SATA 6Gb/s) [PCH] |
SATA/SAS 存储 |
|
| PCH 内置存储 | Intel® C741 (最多 12 SATA 6Gb/s, 支持
RAID 0/1/5/10) 1 MCIO 4i, 2 SATA (M2_1/M2_2) |
以太网 |
|
| 附加网络控制器 | 2 RJ45 (10GbE) 通过博通 BCM57416 2 RJ45 (1GbE) 通过 Intel® i210 |
显示 |
|
| 控制器 | ASPEED AST2600: 1 DB15 (VGA) |

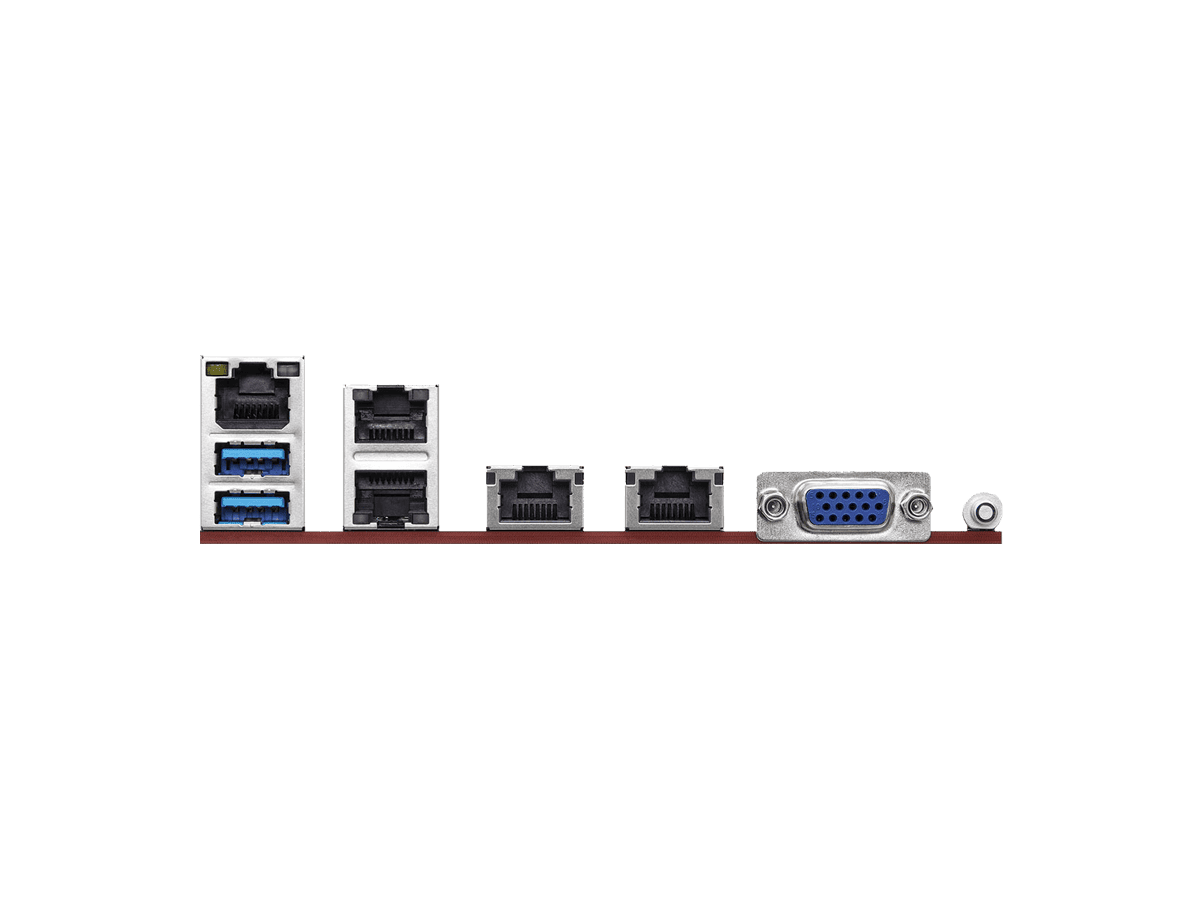

后 I/O |
|
| UID 按钮带 LED | 1 UID 按钮带 LED |
|---|---|
| VGA 输出 | 1 DB15 (VGA) |
| USB | 2 Type A (USB3.2 Gen1) |
| RJ45 | 2 RJ45(10GbE), 2 RJ45(1GbE), 1 专用 IPMI |
内置接口/排针 |
|
| NMI 插针 | 1 |
| COM 插针 | 1 (9 -pin) |
| SGPIO 插针 | 2 |
| TPM 插针 | 1 (13-pin, SPI) |
| USB 3.2 (Gen1) 插针 | 1 (19-pin, 2 USB3.2 Gen1) |
| USB 2.0 插针 | 1 (9-pin, 2 USB2.0) |
| IPMB 插针 | 1 |
操作系统 |
|
| 操作系统 | Windows® - Server 2022 (64 bit) / Linux® / Hypervisor |
机构与环境 |
|
| 尺寸外型 | CEB |
| 尺寸 | 12” x 10.5” (304.8 x 266.7 mm) |
| 工作温度 | 10°C - 35°C (50 - 95°F) |
| 存储温度 | -40°C - 70°C (-40 - 158°F) |
订货信息 |
|
| MB-i7415X | 支持第 5/4代 Intel® 至强® 可扩展处理器 CEB 主板 |
