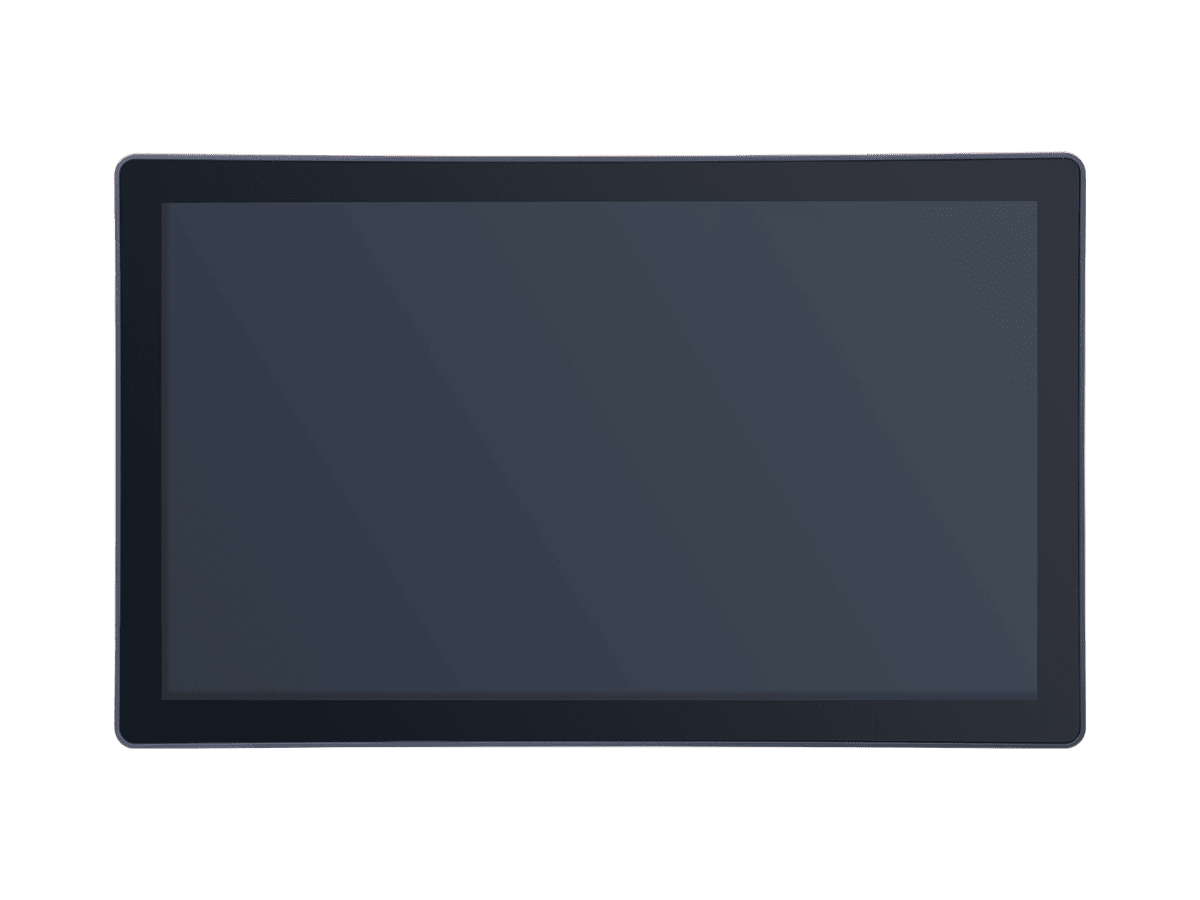

SP-151C-1N305
15.6'' 无风扇工业触控电脑，采用英特尔 Alder Lake-N 酷睿 i3 处理器 N- 系列
SP-151C-1N305
15.6'' 无风扇工业触控电脑，采用英特尔 Alder Lake-N 酷睿 i3 处理器 N- 系列
主要特点
- Intel® Alder Lake-N 酷睿 i3-N305 处理器 (8 核 , 最高 3.8GHz)
- 15.6 英寸液晶屏带 LED 背光 , 前面板支持 IP66
- 工业级 10 点电容触摸屏
- 1 x DDR5 4800MHz SO-DIMM 插槽 , 最大 16GB
- 支持两个 2.5G 网
- 12~36V 宽电压直流输入 , 可锁定凤凰端子接头
- 支持远程开关
- 产品外壳接地保护
- 支持 1 x 2.5 英寸 HDD/SSD 扩展
- 支持标准 VESA 和面板固定
- 支持过压和反向电源输入保护
规格表
系统
| CPU | Intel® 酷睿™ i3-N305 处理器 (6M Cache, 8 核, 最高 3.8GHz) |
|---|---|
| 内存 | 1 x DDR5 SO-DIMM 插槽, 支持 4800 MHz SDRAM 最大 16GB |
| 芯片组 | 集成于 CPU |
| 显示 | 集成 Intel 超核芯显卡 |
| 网络芯片 | 2 x Intel® I226-V 2.5G 网络控制器 |
| 看门狗 | 1~255 级 |
LCD 显示
| 尺寸/类型 | 15.6 英寸 TFT LCD 屏 |
|---|---|
| 最高分辨率 | 1920(H) x 1080(V) |
| 屏幕宽高比 | 16:9 |
| 亮度 | 350 nits |
| 对比度 | 1000:1 |
| 背光类型 | LED |
| 背光寿命 | 50,000 Hrs |
| 触摸类型 | 10点电容式触摸屏 |
| 触摸寿命 | 35,000,000 次 |
| 可视角度 | CR ≥ 10, 178° (H) / 178° (V) |
外部 I/O
| 串口 | 1 x RS232/422/485 (COM1) DB9 接口 1 x RS232(默认)/485(跳线)(COM2) DB9 接口 1 x RS232(COM3) DB9 接口 |
|---|---|
| USB | 2 x USB 3.2, 2 x USB 2.0 |
| 网络接口 | 2 x RJ45 |
| 显示接口 | 1 x HDMI®(最高 4096 x 2160@60Hz) |
| 电源按钮 | 1 x 电源按钮带 LED |
| 远程开关 | 1 x 远程开关 |
存储
| 设备 | 1 x M.2 M key 2242/2280 插槽 (SATA 信号) 1 x M.2 M key 2242/2280 插槽 (PCIe x4 NVMe 信号) (OEM 需求) 1 x SATA 3.0 (2.5” HDD/SSD 驱动器架) *CTOS 支持 |
|---|
当执行 OEM 需求时 , M.2 SATA & 2.5” SATA 被禁用。
音频
| 类型 | 1 x 音频接口 (线出&麦克风输入2合1) 芯片组 ALC888S |
|---|---|
| 扬声器 | 2 x 4Ω 3W 扬声器 |
电源
| 电源输入 | 12~36 VDC, 2-pin 凤凰端子 |
|---|
操作系统
| 操作系统 | Windows 10/11, Ubuntu 22.04 |
|---|
合规性
| 认证 | CE, FCC |
|---|
内部 I/O
| 扩展 | 1 x M.2 E key 2230 (PCIe x1/USB 2.0 信号) 支持 CNVi 1 x 8bit GPIO 3.3V(跳线)/5V(默认) 电源电压 2 x RS232 通过排针 |
|---|
机构
| 前面板 | 铝合金 |
|---|---|
| 散热片 | 铝合金 |
| 后盖 | SECC |
| 固定类型 | 面板固定, 壁挂和 VESA-固定 (75 x 75mm) |
| 尺寸 (W x H x D) | 395(W) x 245.5(H) x 66(D)mm |
| 开孔尺寸 | 387 x 237.5mm |
| 重量 | 4.2 Kg |
| 入侵防护 | 前面板 IP66 |
环境
| 工作温度 | -10 ~ 60°C (14 ~ 140°F), 周围空气流通 (WT RAM & SSD) |
|---|---|
| 存储温度 | -40 ~ 70°C (-40~ 158°F) |
| 工作湿度 | 5 ~ 95% @ 40°C (无冷凝) |
| 抗振动 | 5~500Hz, 2Grms 工作中 |
| 抗冲击 | 工作中: 10G@11ms 非工作: 30G@11ms |
装箱清单
| SP-151C-1N305 | 1 台触控电脑 |
|---|---|
| 面板挂钩 | 4 个 1 包 |
| 导热垫 | 4 片, 22 x 22 x 2.0mm, 用于 M.2 2242 & 内存, 1 片用于 CPU |
| 2-pin 端子接口 | 1 个 5mm 用于电源输入, 1 个 3.5mm 用于远程开关 |
| 22-pin SATA & 电源线 | 250mm, 1 条 |
| 螺丝包 | 1 包 |
订货信息
| SP-151C-1N305 | 15.6"(16:9) 触控电脑, Intel® 酷睿™ i3-N305 处理器, HDMI*1, USB*4, LAN*2, COM*5, DC12~36V 电源输入 |
|---|---|
| SP-151C-1N305-R8S128 | 15.6"(16:9) 触控电脑带商用 8GB RAM & 128GB SSD, Intel® 酷睿™ i3-N305 处理器, HDMI*1, USB*4, LAN*2, COM*5, DC12~36V 电源输入 |
| PAC-120W-FSP-SPA-US R1.0 | AC/DC 适配器 (W/ UKCA), 19V, 120W), 2 线带 US 插头 |
| PAC-120W-FSP-SPA-EU R1.0 | AC/DC 适配器 (W/ UKCA), 19V, 120W), 2 线带 EU 插头 |
| PAC-120W-FSP-SPA-UK R1.0 | AC/DC 适配器 (W/ UKCA), 19V, 120W), 2 线带 UK 插头 |
| PAC-120W-FSP-SPA-IN R1.0 | AC/DC 适配器 (W/ UKCA), 19V, 120W), 2 线带 IN 插头 |
| PAC-120W-FSP-SPA-JP R1.0 | AC/DC 适配器 (W/ UKCA), 19V, 120W), 2 线带 JP 插头 |
| 8bit GPIO 线 | 200mm,DB9M 转 HSG2*5P(2.0), 8bit GPIO, 无支架, 带螺丝 |
| COM4 线 | 150+/-10mm, DB9M 转 HSG2*5P(2.0), 9-线 COM4, 无支架, 带螺丝 |
| COM5 线 | 150+/-10mm, DB9M 转 HSG2*5P(2.0), 3-线 COM5, 无支架, 带螺丝 |
