ARTS-7670
ARTS-7670 強固型 IP69K 防水無風扇工業電腦，搭載 Intel® Core™ 處理器，適用於邊緣運算
- IP69K 等級防塵防水
- 搭載 Intel® 第 14 / 13 / 12 代 Core™ 35W / 65W 處理器
- 寬溫無風扇設計，操作範圍 -40°C 至 70°C
- 4 組 M12 X-coded PoE+ 2.5GbE 連接埠，總功率 100W
- 1 組防水 USB 3.2 Type-C，支援 DisplayPort 與 USB 3.2 雙輸出
- 2 組 M12 A-coded 隔離式 CAN FD 埠
- 6 組 USB 2.0、1 組隔離式 RS-232、1 組隔離式 RS-422/485
- 9V–48V DC 電源輸入，內建車載點火控制
- 符合 E-Mark & MIL-STD-810H 衝擊 / 振動認證
- 支援 dTPM 2.0 與 Windows® 11
為什麼選擇磐儀 ARTS-7670？
ARTS-7670 結合 IP69K 防水防塵、高效能 Intel® Core™ 處理器、車規電源設計與豐富工業 I/O 於一體，打造強固可靠的邊緣運算平台，特別適用於對穩定性、效能與環境適應性要求嚴苛的應用場景。
專為車載與戶外 IoT 應用打造
磐儀 IP69K 強固工業電腦專為嚴苛車載與戶外環境設計。採用全無風扇架構與 IP69K 等級防護，能在各種極端條件下穩定運作，適用於交通運輸、車聯網及戶外監控等應用場景。
極致強固設計，應對嚴苛環境
ARTS-7670 採用 IP69K 等級防水防塵設計，專為極端環境、戶外部署及車載 AI 應用打造。全密封機構可有效抵禦灰塵、水氣、高壓高溫沖洗等外在因素，適用於雨水、泥濘、震動及需頻繁清潔的場域。無風扇散熱設計避免活動零件故障，大幅提升長期穩定性並降低維護成本。通過 MIL-STD-810H 抗震測試與車規 E-Mark 認證，並支援 -40°C 至 70°C 寬溫運作，確保於重型車輛、礦業設備與智慧交通環境中穩定運行。

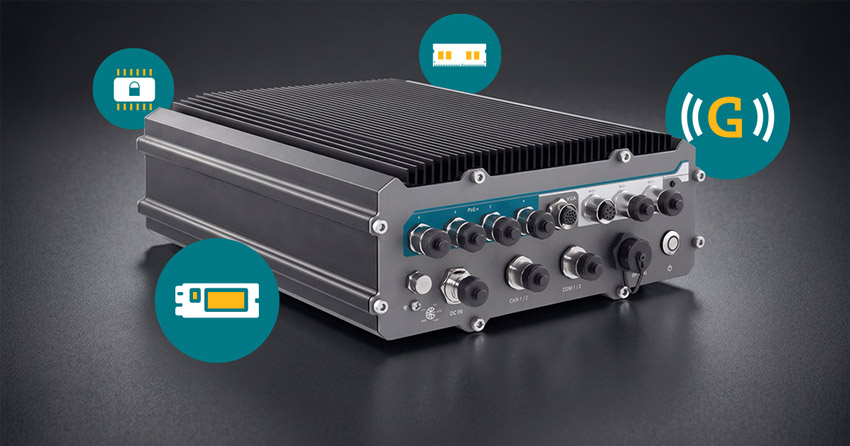

車載電源優化、靈活擴充與安全平台
ARTS-7670 專為移動與車載應用設計，支援 9V 至 48V 寬電壓輸入（最高可達 60V），可在電源波動環境下穩定運行。內建加速度感測器（G-Sensor）與陀螺儀，可進行動作偵測與姿態感知，提升在動態與高震動環境下的系統可靠性。平台具備高度擴充能力，支援雙 DDR5 SO-DIMM（最高 96GB）、M.2 PCIe Gen4 x4 NVMe 插槽，以及兩個 2.5 吋 SATA 硬碟槽（支援 RAID 0/1）。無線與通訊擴充方面，支援 mini PCIe 與 M.2 B Key，可整合 Wi-Fi、藍牙、4G 或 5G 模組，並支援雙 SIM。系統內建 dTPM 2.0，並支援 Windows® 11 與主流工業作業系統，打造安全且具前瞻性的邊緣運算平台。

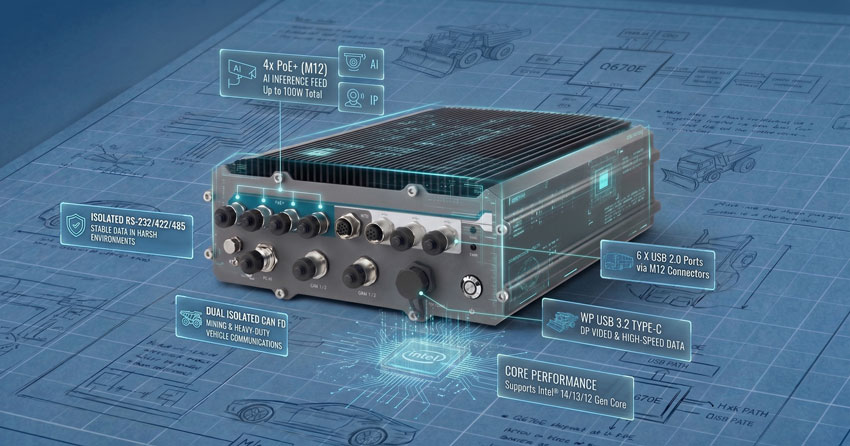

高效能邊緣 AI 運算與工業 I/O
ARTS-7670 搭載 Intel® 第 12、13、14 代 Core™ 處理器（支援 35W 與 65W TDP 選項），並採用 Intel® Q670E 工業級晶片組，可提供即時分析、邊緣 AI 推論、機器視覺與關鍵任務控制系統所需的運算效能。為支援高資料吞吐需求，平台整合 4 組 2.5GbE PoE+（M12 X-coded），最高可提供 100W PoE 供電，支援 AI 攝影機與感測器。車載與工業通訊方面，提供雙隔離 CAN FD 與 RS-232、RS-422、RS-485 串列介面，確保在高干擾環境中穩定傳輸。顯示與周邊連接方面，配備防水 USB 3.2 Type-C（支援 DisplayPort）與 M12 VGA 輸出，並提供多組 USB 介面以支援各類工業設備。
System |
|
| CPU | Intel® 12/13/14th-Gen. Core™ CPU (LGA1700 socket, 65W/ 35W) |
|---|---|
| Memory | 2 x DDR5 SO-DIMM sockets, support 4800 MHz up to 96GB |
| Chipset | Intel® Q670E platform controller |
| Graphics | Integrated Intel® UHD Graphics |
| LAN Chipset | 4 x Intel® i226-IT 2.5GbE controller |
| TPM | Support dTPM2.0 |
| Watchdog Timer | 1~255 levels reset |
I/O |
|
| Serial Port | 1 x isolated RS-232 port (COM1) and 1 x isolated RS-422/485 ports (COM2) (via 1 x M12 A-coded, 8-pin connector) |
| USB Port | 1 x USB 3.2 Gen1 (5 Gbps) port in type-C waterproof connector 6 x USB 2.0 (via 3 x M12 A-coded, 8-pin connector) |
| LAN | 4 x PoE + 2.5GbE port via M12 X-coded |
| PoE | IEEE 802.3at PoE+ PSE for 4 x 2.5GbE ports 100W total power budget |
| CANBus | 2 x isolated CAN FD port (via 1 x M12 A-coded, 8-pin connector) |
| Display | 1 x DisplayPort in Type-C waterproof connector,
resolution up to 4096x2304@60Hz 1 x VGA (M12 A-coded, 17-pin connector), resolution up to 1920x1200@60Hz |
| Expansion Bus | 2 x full-size mini–PCIe (PCIe Gen3x1 + USB2.0) w/ 1 x SIM card slot for Wi-Fi/BT/LTE module 1 x M.2 B-key 3042/3052 (PCIe Gen3x1 + USB3.0 +USB2.0) w/ 2 x SIM cards slot for 4G/5G module |
| Others | Support accelerometer(G-Sensor) and Gyroscope |
Storage |
|
| Type | 1 x M.2 M-key 2242/2280 (PCIe Gen4x4) for storage 2 x 2.5” SATA HDD/ SSD ; supports RAID 0/1 |
Power Requirement |
|
| Power Input | 9V to 48V DC input with built-in ignition power control, MAX 60V (M12 L-coded, 5-pin) |
Environmental |
|
| Operating Temp. | with 35W CPU: -40°C ~ 70°C with 65W CPU: -40°C ~ 70°C (configured as 35W TDP mode) -40°C ~ 50°C (configured as 65W TDP mode) |
|---|---|
| Storage Temp. | -40°C ~ 85°C (-40°F ~ 185°F) |
| Operating Humidity | 10% ~ 90% (non-condensing) |
| Vibration | MIL-STD-810H, Method 514.8, Category 4 |
| Shock | MIL-STD-810H, Method 516.8, Procedure I |
Mechanical |
|
| Button | 1 x waterproof Power button with LED (Green) |
| LED indicator | 1 x PWR LED (Green), 1 x HDD LED (Red)) |
| Antenna | 4 x Antenna holes (with rubber cover pre-installed) |
| Mounting | Desktop/ Wall-mount |
| Weight | 4.2 kg |
| Dimensions (W x H x D) |
264 x 92 x 225 mm |
| Waterproof | IP69K-rated dustproof and waterproof |
Qualification |
|
| Certification | CE/FCC Class A, E-Mark compliant |
OS Support |
|
| System | Windows 10® / Windows 11® / Linux Ubuntu 22.04 |
Standard Accessories
-
WMK-7670
Wall Mounting Bracket Kit for ARTS-7670 Series
Optional Accessories
-
PAC-280W8C-MW-ES
24V/11.67A, 280W AC/DC Adapter , -30~+70°C, w/ EU & USA Power Cord -
CBL-M12L5-PWR-200CM
Power Cable, M12 5P (L-CODED) TO 3P OPEN, Length: 200CM -
CBL-M12-7670
ARTS-7670 M12 cable kit, including:
4x CBL-M12X8M-RJ45-50CM
3x CBL-M12A8M-2U2TA-50CM
1x CBL-M12A8M-2DB9COM2-50CM
1x CBL-M12A8M-1DB9CAN2-50CM
1x CBL-M12A17M-VGA-150CM -
WiFi-AT4550
Atheros QCNFA324 mPCIe Wi-Fi+BT Module Kit (w/ 2 x 30cm RF Cable) -
LTE-4450
Atheros QCNFA324 mPCIe Wi-Fi+BT Module Kit (w/ 2 x 30cm RF Cable) -
ANT-P14
IP67 2.4G/5G/6G WIRELESS ANTENNA KIT W/ CABLE FOR WiFi-AT4550 -
ANT-P11
IP67 5G/4G LTE ANTENNA KIT W/ CABLE FOR LTE-4450
