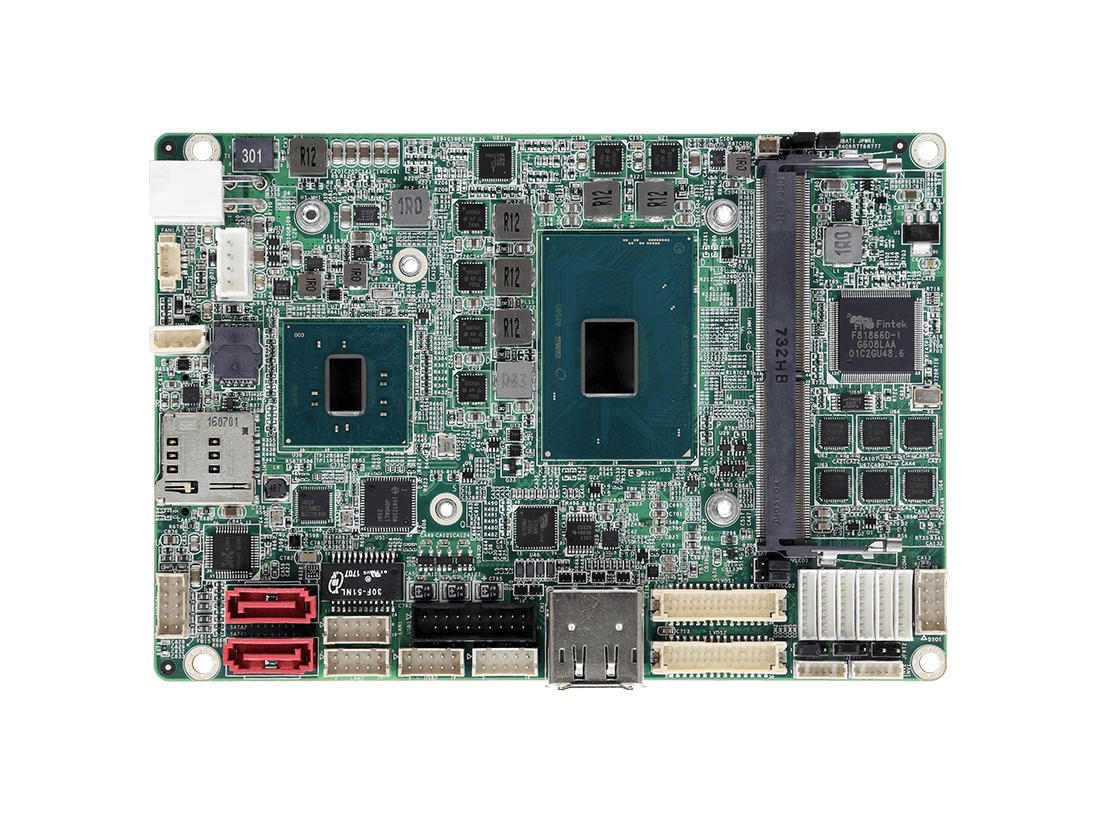

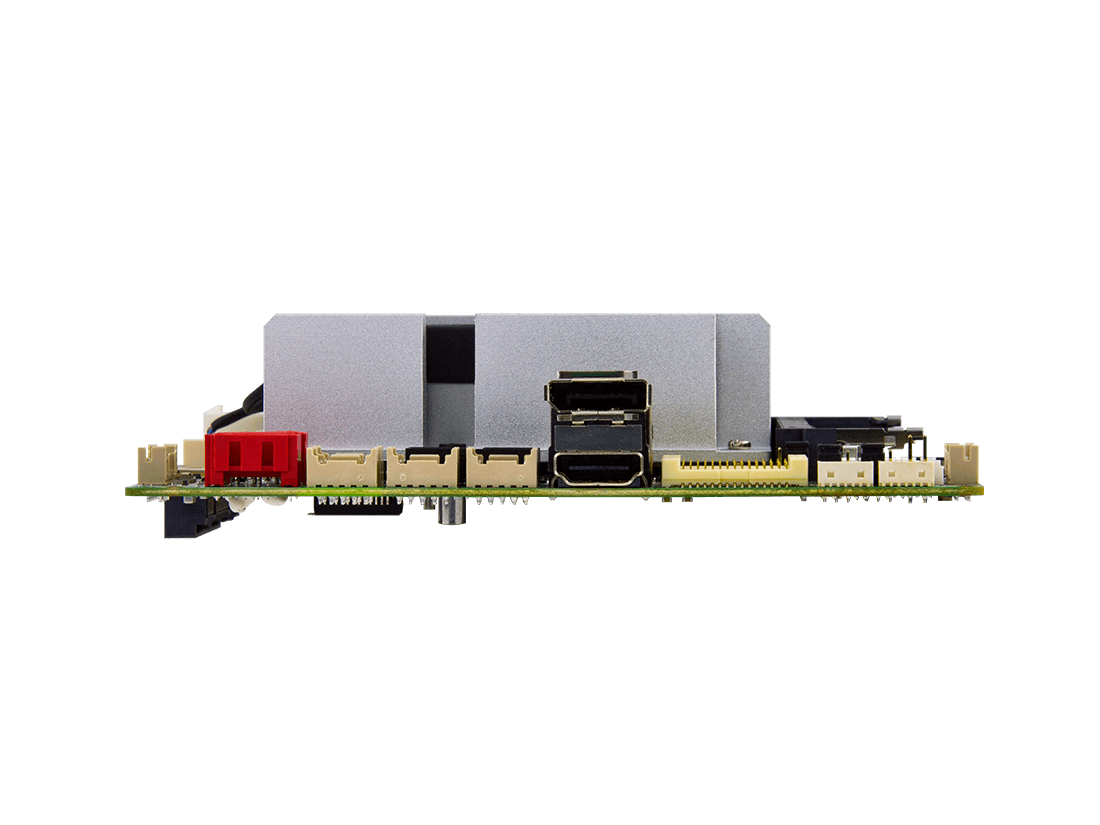

EmCORE-i89M2
第六代英特爾®酷睿™處理器3.5"緊湊型主機板
EmCORE-i89M2
第六代英特爾®酷睿™處理器3.5"緊湊型主機板
主要特點
- 搭載第六代英特爾®酷睿™ i5-6442EQ / i7-6822EQ
- 雙GbE介面
- HDMI, DisplayPort和LVDS
- 寬溫工作：-40 ~ 85ºC
- 支援 Intel® vPro & AMT (僅適於Core i7 & i5)
- 支援 Intel® 固態硬碟 (SSD) 嵌入式 E SKU's
規格表
規格
系統
| CPU | 搭載第六代英特爾®四核酷睿™處理器 i5-6442EQ 1.9GHz (base) / 2.7GHz (Turbo) ; i7-6822EQ 2.0GHz (Base) / 2.8GHz (Turbo) |
|---|---|
| 晶片組 | Intel® PCH QM170 |
| 記憶體 | 1 x DDR4 SO-DIMM 插槽，支持 2133/1866MHz SDRAM 最大 16GB |
| BIOS | AMI UEFI BIOS |
| watchdog timer | 1 ~ 255 級 |
I/O 介面
| Super I/O | Fintek F81866 |
|---|---|
| USB 介面 | 2 x USB 3.0/2.0 介面 4 x USB 2.0 介面 |
| 序列埠 | 6 x COM 介面 - 4 x RS-232 - 2 x RS-232/422/485 可選 |
| 擴充槽 | 1 x Mini-Card 插槽 |
| 存儲 | 2 x SATA 介面 600MB/s HDD 傳送速率 1 x NGFF M.2 M-key 插槽支援 SATA/PCIe x 4 取決於 SSD 模組 |
| 網路晶片 | 1 x Intel® i219LM PCIe PHY 1 x Intel® i210IT PCIe GbE控制器 |
| 數位輸入/輸出 | 8位元可程式化 |
| 音訊 | Realtek® ALC886 高品質音訊轉碼器，麥克風輸入/ 輸入/ 輸出 |
顯示
| 顯示晶片 | 集成 Intel® 顯示晶片 5x0 |
|---|---|
| 顯示介面 | 2 x 雙通道 24-bit LVDS 1 x HDMI 1 x DisplayPort |
支援作業系統
| Windows 10 64-bit Linux： Ubuntu |
機構與環境
| 電源需求 | +12V DC-In |
|---|---|
| 電源功耗 | 1.77A @+12V 搭配 i5-6442EQ (預設值) 1.82A @+12V 搭配 i7-6822EQ (預設值) |
| 工作溫度 | -40 ~ 85°C (-40 ~ 185ºF) |
| 工作濕度 | 10 ~ 95% @ 85°C (無冷凝) |
| 尺寸 (L x W) | 146 x 102 mm (5.7" x 4.0") |
訂貨資訊
| EmCORE-i89M2-6442EQ | 第六代英特爾®酷睿™ i5-6442EQ / QM170 3.5” 緊湊型主機板 |
|---|---|
| EmCORE-i89M2-6822EQ | 第六代英特爾®酷睿™ i7-6822EQ / QM170 3.5” 緊湊型主機板 |
可選配件
| CBK-15-89M2-00 | 線材 |
|---|
